一、产品概述

       GP519为新型高速锂电池保护板（BMS）检测仪，支持4～8块电池保护板同步测试，可对多达30通道进行快速功能检测，检测的主要功能包括通道漏电流，通道均衡电流，充放电功率MOSFET导通阻抗、电池单体通道过压保护及释放功能、电池单体通道欠压保护及释放功能，以及保护延迟时间功能。

       GP519特别支持2种生产测试模式，第一种为生产全项测试模式，它包含了设置的所有功能，每个通道都会测试过充和过放功能；第二种为生产加速测试模式，该模式中对过充和过放测试的通道是特别设置的，对于保护延迟时间长的保护板，该加速测试模式可再提高30～50%的测试速度。

       GP519参数细测功能可通过对保护电压和释放电压的不断扫描测试，测试出具体的充电MOS导通阻抗，放电MOS导通阻抗，过充保护及释放电压，过放保护及释放电压，和均衡电流值等参数。

       GP519还提供了独特的30通道模拟电池输出功能，可实现任意单通道过压输出或欠压输出，方便用户对保护板进行定点功能模拟和分析。
       GP519连接非常方便，操作简单，具有“一键自测试”功能，测试结果显示清晰，采用2屏显示，设备上为128×64的LCD屏，测试架上为800×480的7英寸触摸屏。 测试结果及参数设置显示清晰，方便操作。

       GP519特别适用于各科研单位﹑电池保护系统生产单位等进行多节电池保护板的设计检测、和生产快速测试等。


二、综合性能

● 支持4～8快锂电池保护板同步测试（锂离子电池保护板、锂聚合物电池保护板）；
● 支持1～30串电池保护板的快速功能检测；
● 支持2种生产测试模式：生产全项测试模式，和生产加速测试模式（可选）；
● 支持两种连接方式的保护板检测（分口连接方式、并口连接方式）；
● 支持B-，P-，C- 负端控制保护板 和B+，P+，C+正端控制保护板的测试；
● 支持输入漏电流测试以及均衡电流测试；
● 支持保护板导通阻抗测试（充电MOS回路阻抗，放电MOS回路阻抗）
● 支持充/放电保护延迟时间测试和设置；
● 支持两种检测模式（全通道自动扫描检测模式、单通道独立触发检测模式）；
● 支持30个通道模拟电池电压输出，同时可对任意通道进行充电过压和放电欠压模拟；
● 支持用户智能保护板自定义测试，RS485控制；（定制）
● 支持放电过流VDOC电压模拟测试，RS485控制；（定制）
● 可任意设置测试串数，测试板数，以及各项保护参数，并自动保存在系统内部存储器EEPROM中；
● 提供4路RS485通讯输出接口以及12V供电输出，可直接与外部显示屏，系统扩展板等进行通讯；
● 内置安全报警蜂鸣器，在系统接入、按键动作、及通道测试完成时提供蜂鸣；
● 系统采用双显示屏，一个为128×64的内置屏，另一个为800×480的触摸屏，测试实时显示，参数设置方便。
● 统提供30路高亮度双色LED灯分排显示，即时显示每 路电池保护板的测试结果，稳定清晰，简单明了；
● 提供外置延长按键-“E-SCAN”键，适合生产快速测试；
● 支持各通道短路保护；
● 系统功耗低，外形美观，结构牢固，方便携带；

三、技术参数

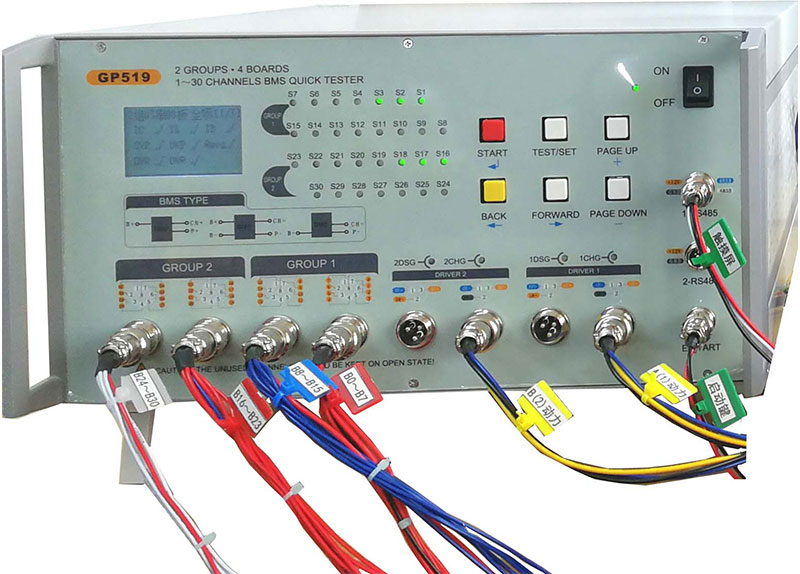

四、GP519接口示意图

例图：

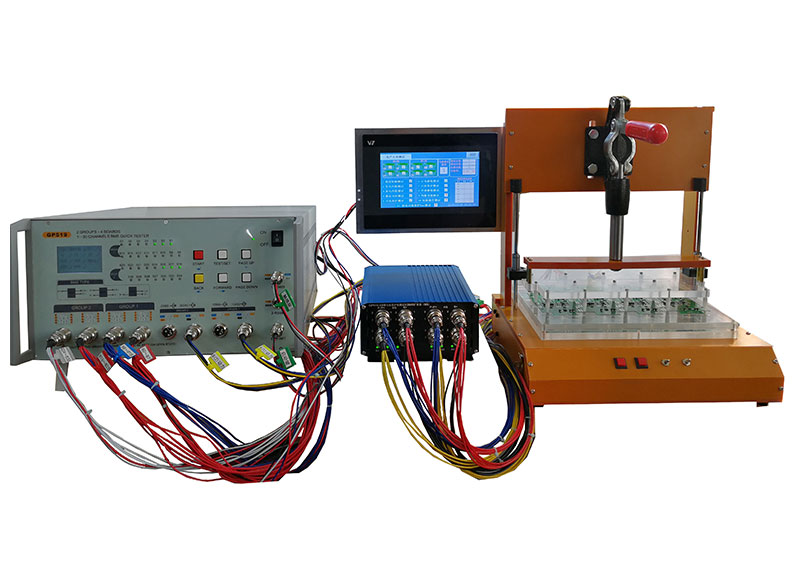

8块保护板的拼板夹具图。

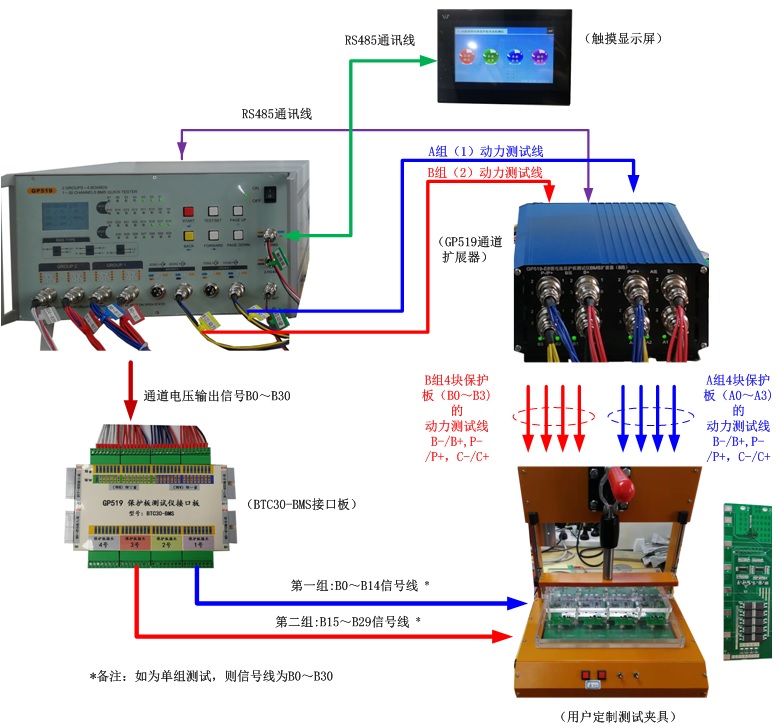

7.2 GP519 对保护板成品的测试示意图（不使用夹具，采用鳄鱼夹）

五、接口扩展板

       接口扩展板BTC30-BMS为特别赠送的GP519系统接口与电池保护板间的辅助板，主要目的是为了方便高串数多测试夹具或多个成品板的测试。

六、系统参数设置详细

   GP519的参数设置为触摸屏上设置，按“TEST/SET"可在测试模式和参数设置模式之间切换，设置的具体项目可来信息咨询；

七、参数校准

       GP519提供了通道电压校准、通道电流校准、以及MOS导通阻抗校准三个校准功能。在触摸屏上选择“参数校准”按键后，在校准界面点击需要校准的选项，即启动校准。

八、主要功能说明

       GP519能快速对电池保护板进行测试，针对的BMS类型为全负端控制类型（B-、P-、CH-控制），正充负放控制类型（B+、C+、B-、P-） 或全正端控制类型（B+、C+、P+）；可支持同口或分口两种电路板。

       在触摸屏上选择好需要测试的选项，按“START”启动，测试完成后，如有报警可按任意键取消报警。如测试通过，再次按“START”键即启动再次测试。

九, GP519 测试报警代码说明
