一、产品概述

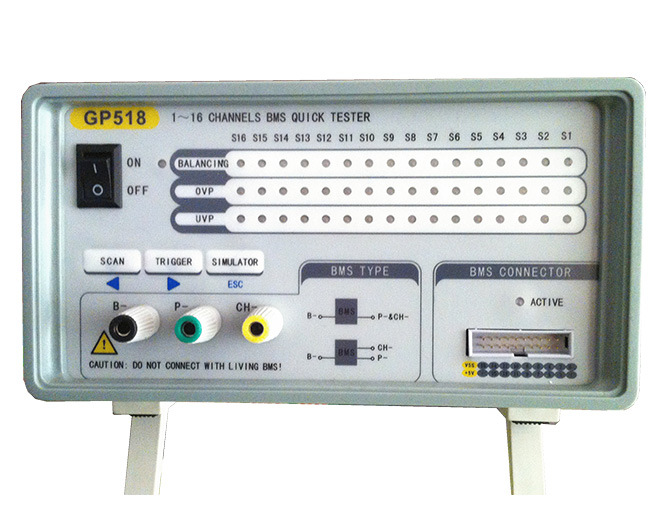

       GP518为电池保护板（BMS）专用快速检测仪，可自动对多达16通道的电池保护板进行快速功能检测，检测的主要功能包括功率MOSFET导通/关闭功能、电池单体通道均衡功能、电池单体通道过压保护及释放功能、和电池单体通道欠压保护及释放功能。

       另外，GP518还提供了独特的16通道模拟电池输出功能，可实现任意单通道过压输出或欠压输出，方便用户对保护板进行定点功能模拟和分析。

       GP518连接非常方便，操作简单，具有“一键自测试”功能，测试结构显示清晰，整个系统具有实用可靠，携带方便，性能价格比高的特点。

        GP518特别适用于各科研单位﹑电池经销商、电池包生产单位及电池保护系统生产单位等进行多节电池保护板的设计检测、出厂测试、进货验证，和户外现场分析等。

二、GP518综合性能

◆ 支持多种锂电池保护板检测（锂离子电池保护板、锂聚合物电池保护板）；

◆ 支持1～16串电池保护板的快速功能检测；

◆ 支持两种连接方式的保护板检测（分口连接方式、并口连接方式）；

◆ 内置16路高性能隔离电源模块，每路都支持短路保护和自恢复；

◆ 内部集成高精度的高压充电/放电MOS管状态检测电路及自动延时判断电路；

◆ 采用先进的“通道零压降”检测技术，集成有高稳定的漏电流和均衡电流功能检测电路；

◆ 支持两种检测模式（全通道自动扫描检测模式、单通道独立触发检测模式）；

◆ 支持16个通道模拟电池电压输出，同时可对任意通道进行充电过压和放电欠压模拟；

◆ 可任意设置待测电池保护板的通道数，并自动保存在系统内部存储器EEPROM中；

◆ 内置1路非隔离5V电源，并提供单路输出，可作为电池保护板MCU的实验用电源；

◆ 提供与GP318兼容输出接口，支持与GP318直接连接；

◆ 内置安全报警蜂鸣器，在系统接入、按键动作、及通道测试完成时提供蜂鸣；

◆ 提供3路高亮度双色LED灯分排显示，即时显示每路电池保护板的测试结果，稳定清晰，简单明了；

◆ 系统功耗低，外形美观，结构牢固，方便携带；

三、技术参数

四、GP518接口示意图

五、接口扩展板

六、主要功能说明

       GP518能快速对电池保护板进行测试，针对的BMS类型为负端控制类型（B-、P-、CH-控制），可支持P-、CH-端同口或分口两种电路板。

       GP518主要快速进行主功率管，过压保护、欠压保护、及均衡功能检测，不进行过流保护及温度保护测试。对测试的BMS通道，GP518自由灵活设置。

9.1开机 – 自检

9.2主功率管检测

9.3过压保护及过压恢复功能检测

9.4均衡功能检测

9.5欠压保护及过压恢复功能检测

9.6电池模拟功能

七、 附件

十一、 附录
